螺杆空压机之气路结构及配件详解

  一般情况下,螺杆空压机以三条线路作为引导,从气路,油路,电路,三个方面着手,再根据实际的螺杆空压机图片进行一一比对,大家对于空压机的基本结构就非常直观的了解了。接下来我为大家解读螺杆空压机的气路:



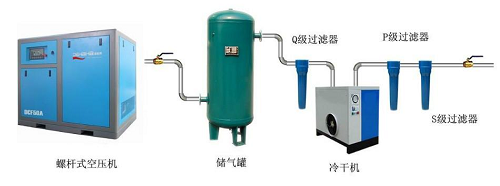

  关于螺杆空压机气路

  每一台空压机都会有完整的气路,电路,油路,但是也有一些小型生产工厂会偷工减料,少一些相关部件,大家可以根据自己公司所生产的螺杆空压机对比以下气路所必须要有的设备:

  1)过滤网

  (有一些化工企业,生产环境比较差,常常有腐蚀性气体,那么空气压缩机的进口必须要放置在空气比较洁净的地方去,另外一些大型企业会建立独立的空气洁净室,腐蚀性气体对空压机内部结构是有损害的,空气压缩机长期暴露在腐蚀性气体中,会发生故障,严重的可能会导致空压机零部件损坏,无法正常工作)

  2)空气过滤器

  (有的制造商只装滤芯,总成则没有安装)

  3)进气阀

  (由阀体、回转式止回阀、蝶阀和控制气缸组成。)

  4)主机

  5)单向阀

  (单向阀是流体只能沿进水口流动,出水口介质却无法回流,俗称单向阀。单向阀又称止回阀或逆止阀。用于液压系统中防止油流反向流动,或者用于气动系统中防止压缩空气逆向流动。单向阀有直通式和直角式两种。直通式单向阀用螺纹连接安装在管路上。直角式单向阀有螺纹连接、板式连接和法兰连接三种形式。)

  6)储气罐

  (直立的储气罐一般都有隔板,而卧式储气罐一般情况下则没有隔板)



  7)油气分离器

  (油气分离器,是把油井生产出的原油和伴生天然气分离开来的一种装置。油气分离器置于潜油离心泵和保护器之间,将井液中的游离气体与井液分离,液体送给潜油离心泵,气体释放到油管和套管环形空间。)

  8)最小压力阀

  (最小压力阀由阀体、阀芯、调节螺母、弹簧、密封元件等组成。)

  9)后冷却器

  (空压机输出的压缩空气温度可达180℃,在此温度下,空气的水分完全呈气态。后冷却器的作用就是将空压机出口的高温空气冷却至40℃以下,将大量水蒸气和变质油雾冷凝成液态水滴和油滴,以便将它们清除掉。)

  10)汽水分离器

  (汽水分离器为压力容器结构碳钢或不锈钢设备,接口型式是法兰结构DIN16/DIN25/DIN40;汽水分离器必须安装于水平管线上,排水口垂直向下,所有口径的汽水分离器均带安装支架,以减小管道承载。为确保被分离的液体迅速排放,应在汽水分离器底部的排水口连接合适的一套疏水阀组合。本类阀门在管道中一般应当水平安装。)

  11)出口阀

  (出口阀是调节流量和开、停机检修时使泵与系统隔离,切断的部件。)

  另外对于控制进气阀用的电磁阀,不同的制造厂商也有不一样的控制方式,一般都采用国外的品牌电磁阀,我们紫气压缩机所供应的一般采用意大利ODE电磁阀。

  上面所讲述的内容就是螺杆空压机气路的基本部件了,中间连接管为了响应国家的环保节能的号召自己设计了,而有些制造商为了省钱,省料,直接将空气滤芯和进气阀进行直接连接,这是一种非常低劣的设计,往往管路的设计因为一些细节的问题导致客户不满意,而丢失合作的机会。
